Лабораторний експеримент в телекомунікації

Дистанційне навчання

Гаврилюк М. С.

VXE програми для дистанційного навчання в режимі offline

Зазвичай фірма Agilent постачає програмне середовище VEE комплектом з двох пакетів: пакет Development (середовище розробки і налагоджування програм, розширення файлів *.vee) і пакет RunTime (середовище виконання програм без доступу користувача до їх структури для редагування і внесення змін, розширення файлів *.vxe).

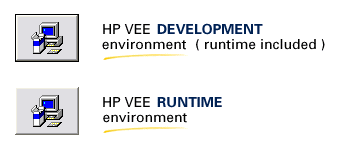

Структура пакета програмного сердовища Agilent VEE

Рис. 4 Структура пакета програмного сердовища Agilent VEE

Пакет RunTime дозволяє розповсюджувати VXE програми для дистанційного навчання в режимі offline без додаткової оплати. Впровадження цього способу ілюструє один наступний варіант пакета anDpaсket віртуального лабораторного практикуму з предмета “Аналогові електронні пристрої на базі операційних підсилювачів” [14].

Пакет віртуального лабораторного практикуму з предмета
“Аналогові електронні пристрої на базі операційних підсилювачів”

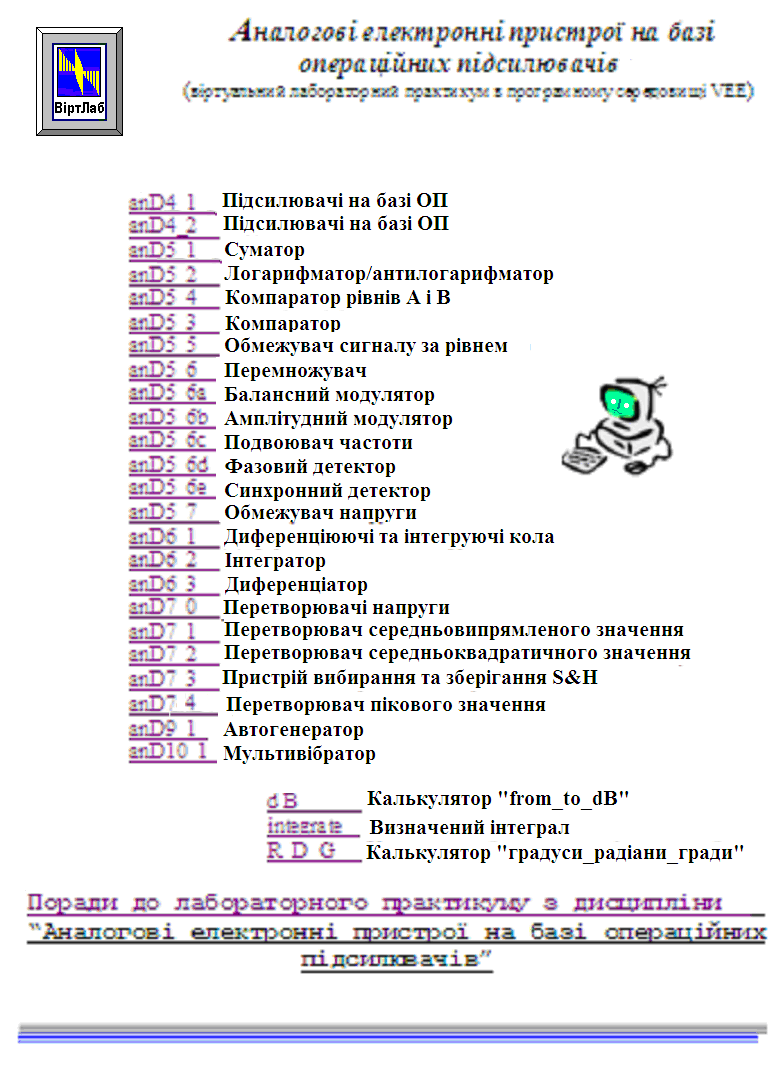

Нижче наведено головну сторінку пакета anDpaсket з меню лабораторних робіт і методичних порад з виконання практикуму.

Аналогові пристрої на базі операційних підсилювачів

Рис. 5 Головна сторінка віртуального лабораторного практикуму
Аналогові пристрої на базі операційних підсилювачів

Структура пакета anDpacket виглядає так:

C:\anDpacket

RunTime VEE…………папка RunTime

Setup.exe………………запуск середовища RunTime

AnDev…………………папка VXE програм експериментів

AnDev.files……………папка з допоміжними файлами

AnDev.htm…………….папка меню експериментів

Start.bat………………..файл автозапуску пакета

Doc…………………….папка з методичними порадами

Інструкція.txt………….інструкція для запуску

Fonts……………………папка з фонтами

Об’єм пакета становить ~14 MB.

На випадок ручного або автоматичного запуску пакета в цій структурі передбачено надлишок файлів. Віртуальна лабораторія розташовується вдома у студента. Необхідну кількість разів він має можливість повертатися до проведення експериментів, інтернет для цього не потрібен, бо пакет розповсюджується на будь-якому доступному носії інформації під час зустрічі з викладачем на установчій сесії. Тоді ж таки він одержує необхідні методичні інструкції. Результати виконання лабораторного практикуму записуються в робочому зошиті. Захист проводиться на заліковій сесії.

Фронтальні панелі віртуальних макетів пакета anDpaсket

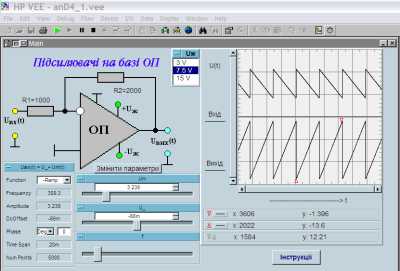

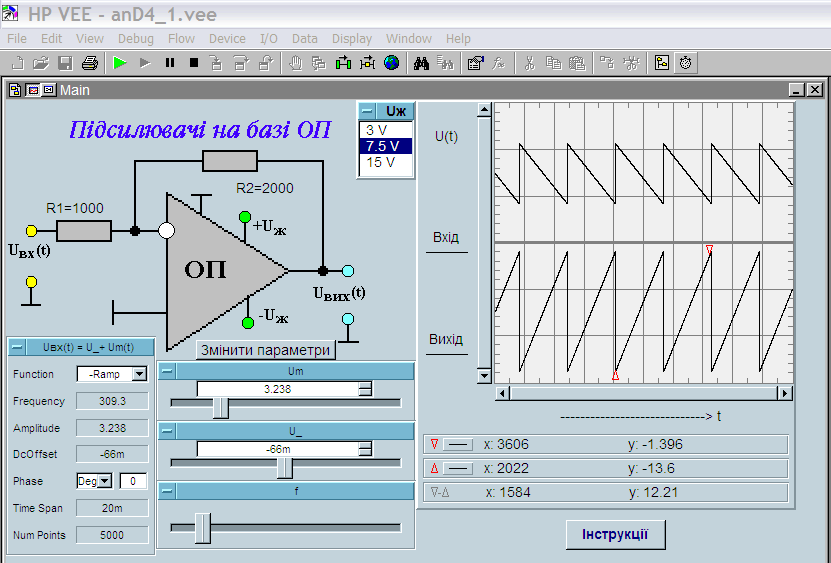

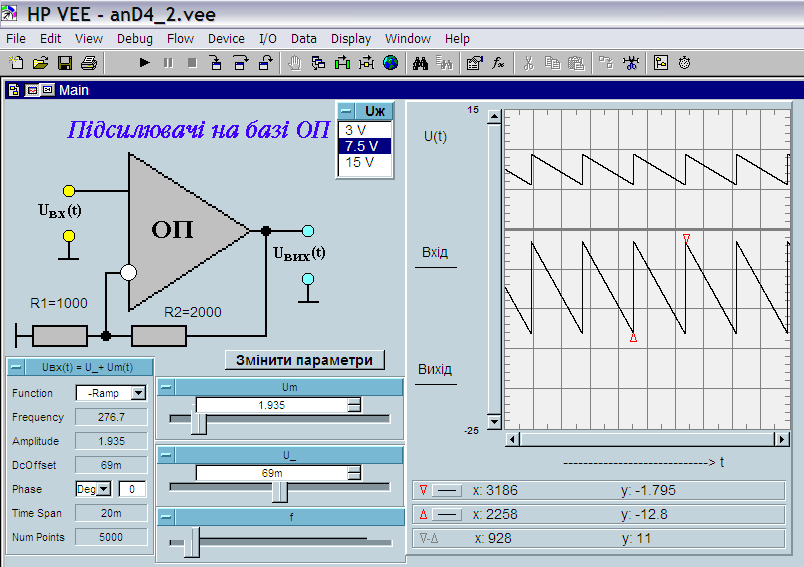

Інвертуючий операційний підсилювач

Рис. 6 Панель користувача віртуальної лабораторної роботи
Інвертуючий операційний підсилювач

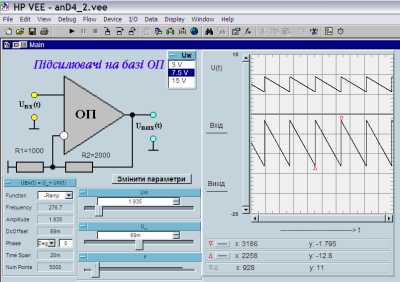

Неінвертуючий операційний підсилювач

Рис. 7 Панель користувача віртуальної лабораторної роботи
Неінвертуючий операційний підсилювач

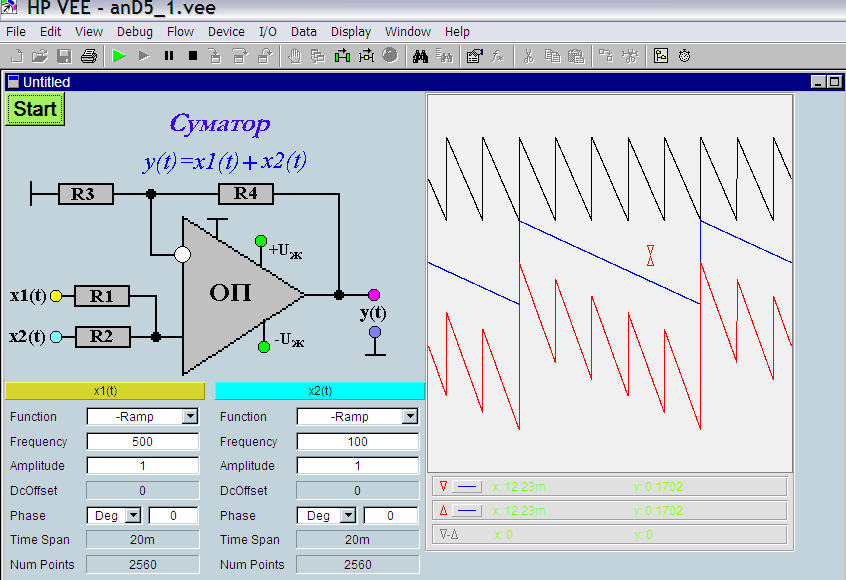

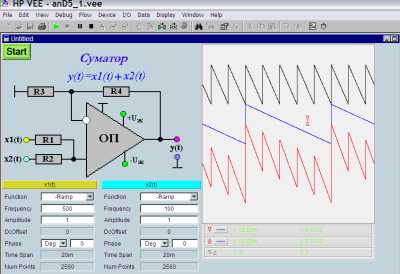

Суматор на базі операційного підсилювача

Рис. 8 Панель користувача віртуальної лабораторної роботи
Суматор на базі операційного підсилювача

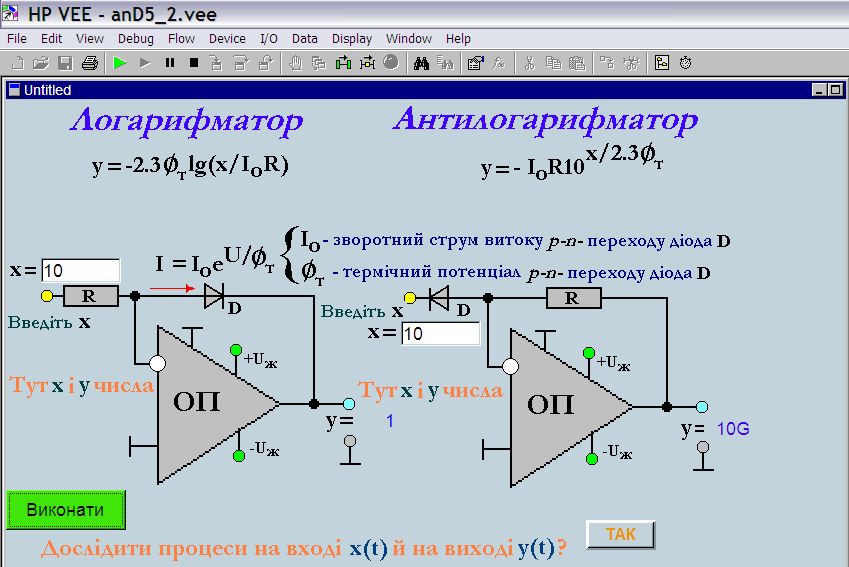

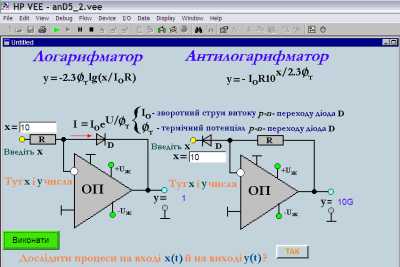

Логарифматор / Антилогарифматор на базі операційного підсилювача

Рис. 9 Панель користувача віртуальної лабораторної роботи
Логарифматор / Антилогарифматор на базі операційного підсилювача

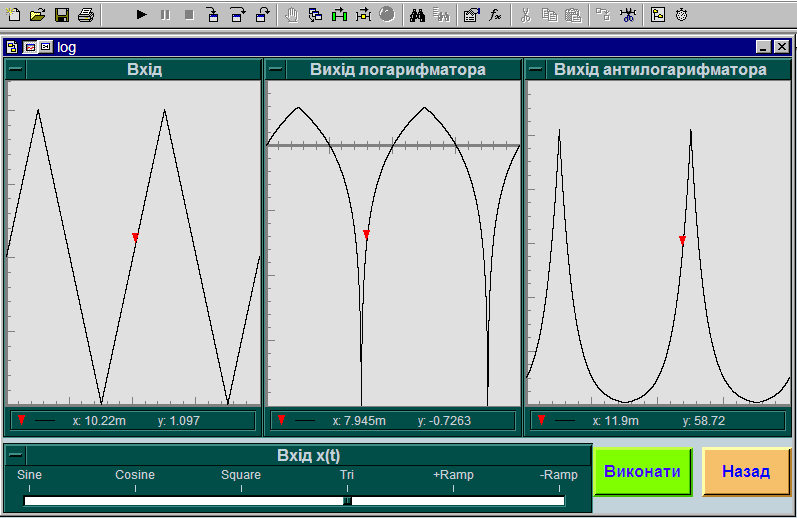

Вхідний та вихідний сигнали віртуальної лабораторної роботи Логарифматор / Антилогарифматор

Рис. 10 Вхідний та вихідний сигнали віртуальної лабораторної роботи
Логарифматор / Антилогарифматор

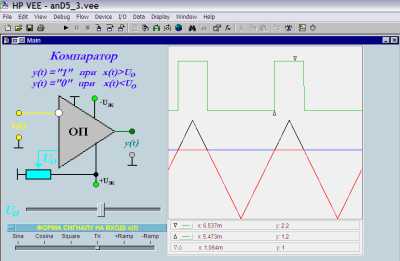

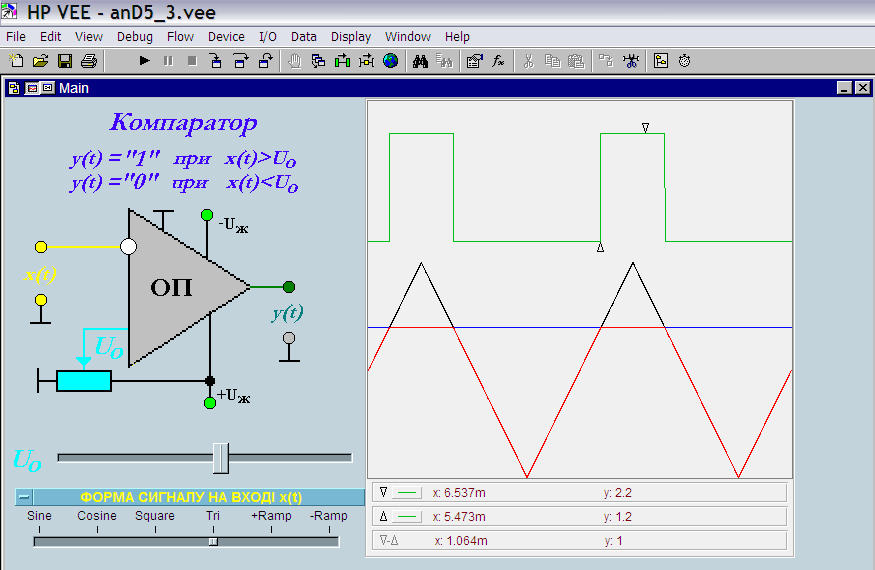

Компаратор на базі операційного підсилювача

Рис. 11 Панель користувача віртуальної лабораторної роботи
Компаратор на базі операційного підсилювача

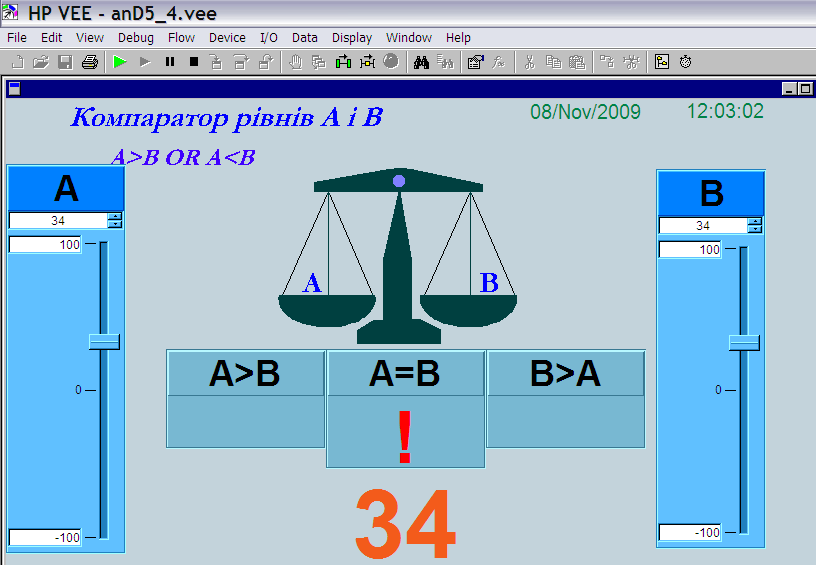

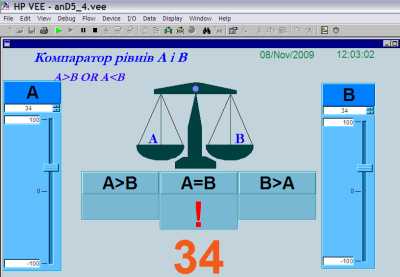

Компаратор рівнів на базі операційного підсилювача

Рис. 12 Панель користувача віртуальної лабораторної роботи
Компаратор рівнів на базі операційного підсилювача

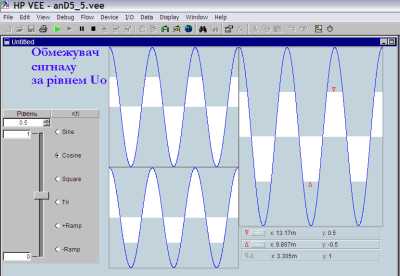

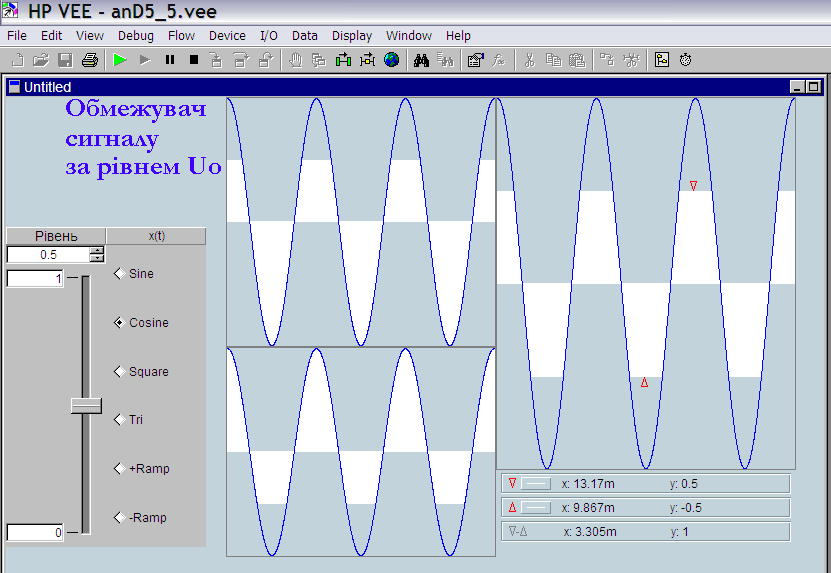

Обмежувач сигналу за рівнем на базі операційного підсилювача

Рис. 13 Панель користувача віртуальної лабораторної роботи
Обмежувач сигналу за рівнем на базі операційного підсилювача

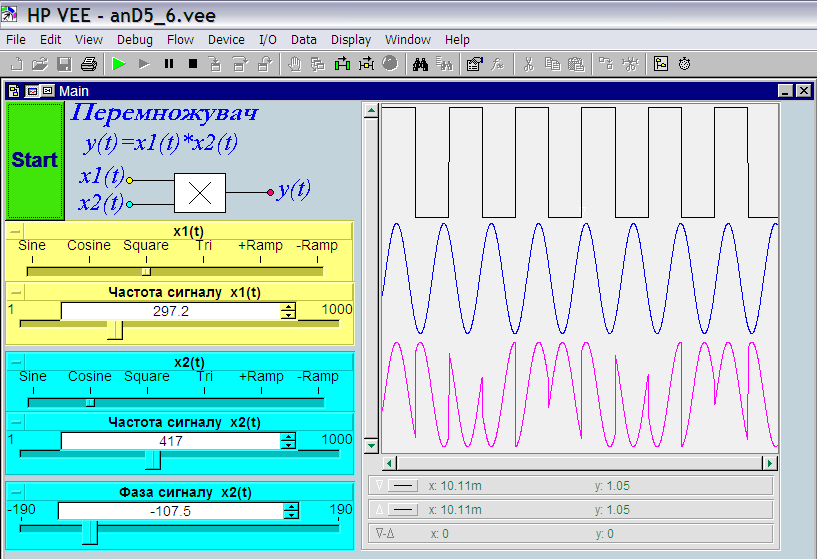

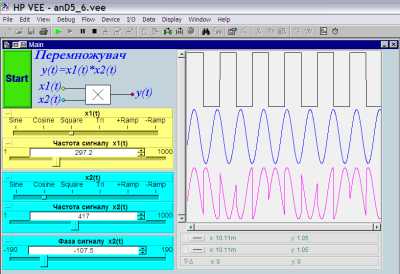

Перемножувач на базі операційного підсилювача

Рис. 14 Панель користувача віртуальної лабораторної роботи
Перемножувач на базі операційного підсилювача

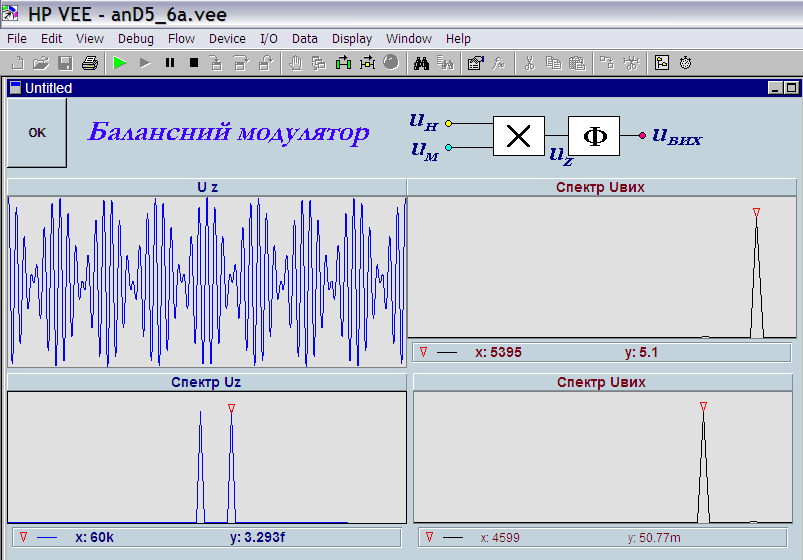

Балансний модулятор на базі операційного підсилювача

Рис. 15 Панель користувача віртуальної лабораторної роботи
Балансний модулятор на базі операційного підсилювача

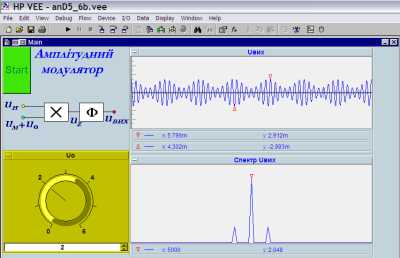

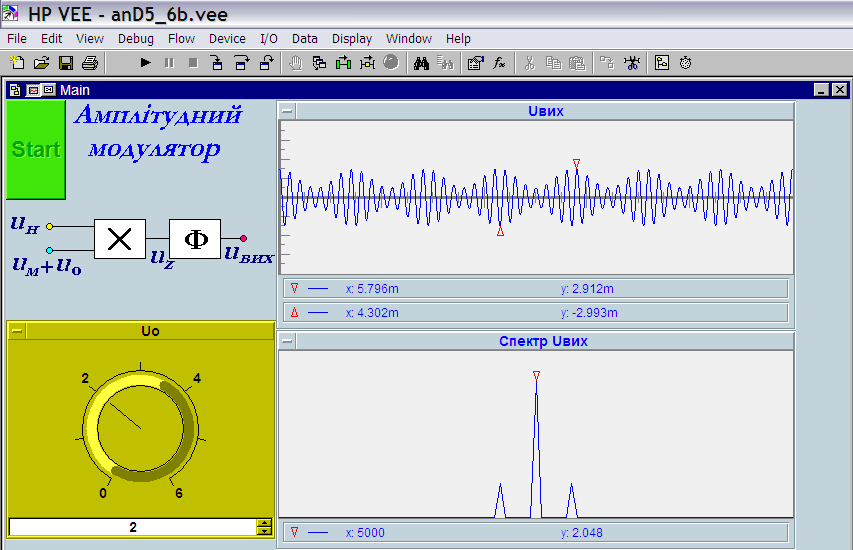

Амплітудний модулятор на базі операційного підсилювача

Рис. 16 Панель користувача віртуальної лабораторної роботи
Амплітудний модулятор на базі операційного підсилювача

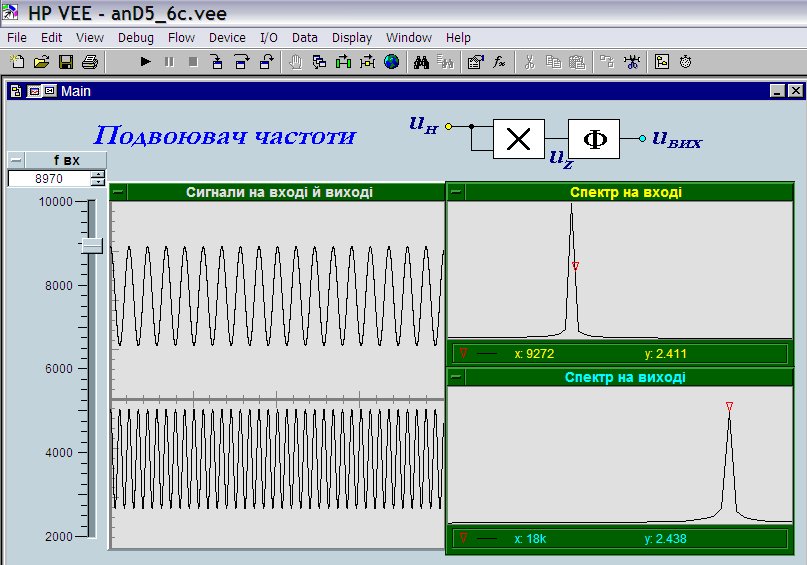

Подвоювач частоти на базі операційного підсилювача

Рис. 17 Панель користувача віртуальної лабораторної роботи
Подвоювач частоти на базі операційного підсилювача

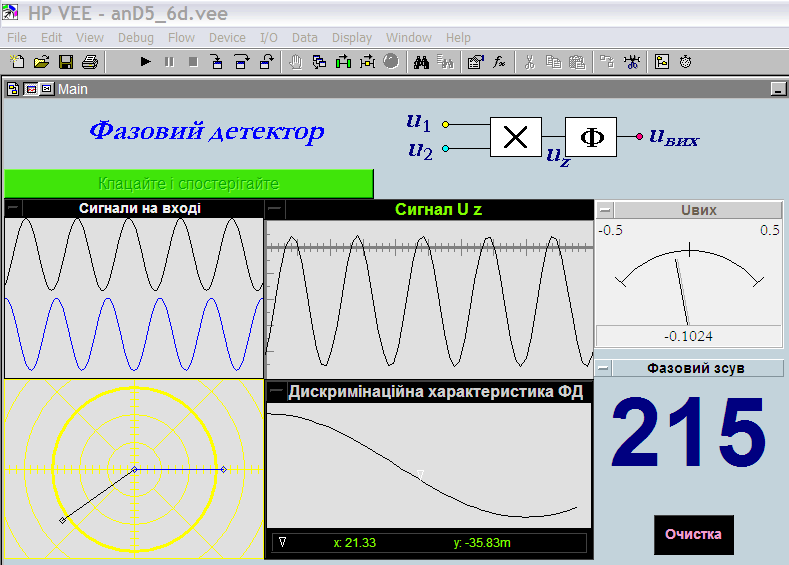

Фазовий детектор на базі операційного підсилювача

Рис. 18 Панель користувача віртуальної лабораторної роботи
Фазовий детектор на базі операційного підсилювача

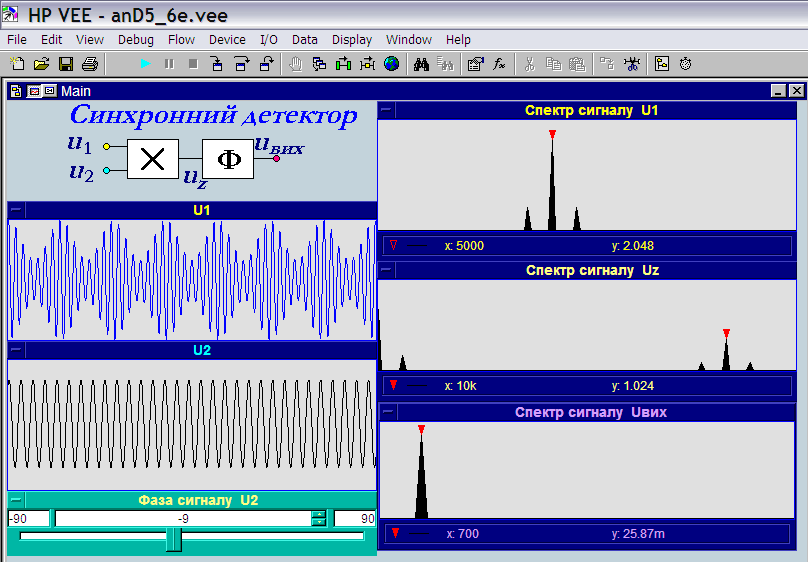

Синхронний детектор на базі операційного підсилювача

Рис. 19 Панель користувача віртуальної лабораторної роботи
Синхронний детектор на базі операційного підсилювача

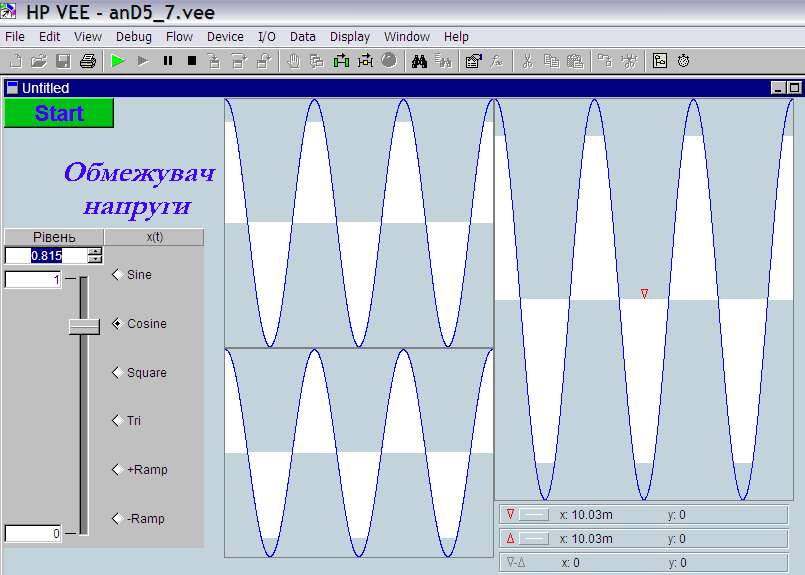

Обмежувач напруги на базі операційного підсилювача

Рис. 20 Панель користувача віртуальної лабораторної роботи
Обмежувач напруги на базі операційного підсилювача

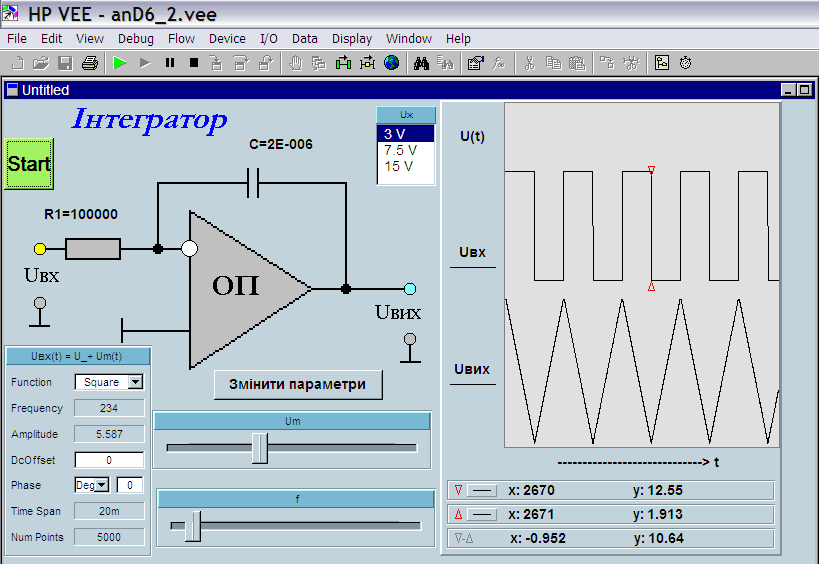

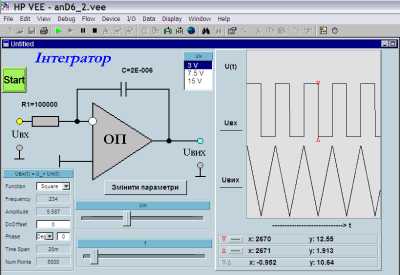

Інтегратор на базі операційного підсилювача

Рис. 21 Панель користувача віртуальної лабораторної роботи
Інтегратор на базі операційного підсилювача

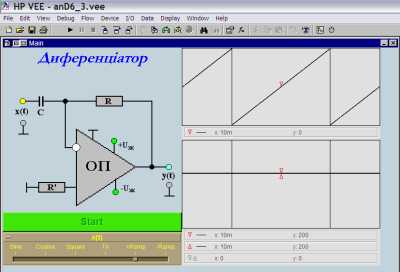

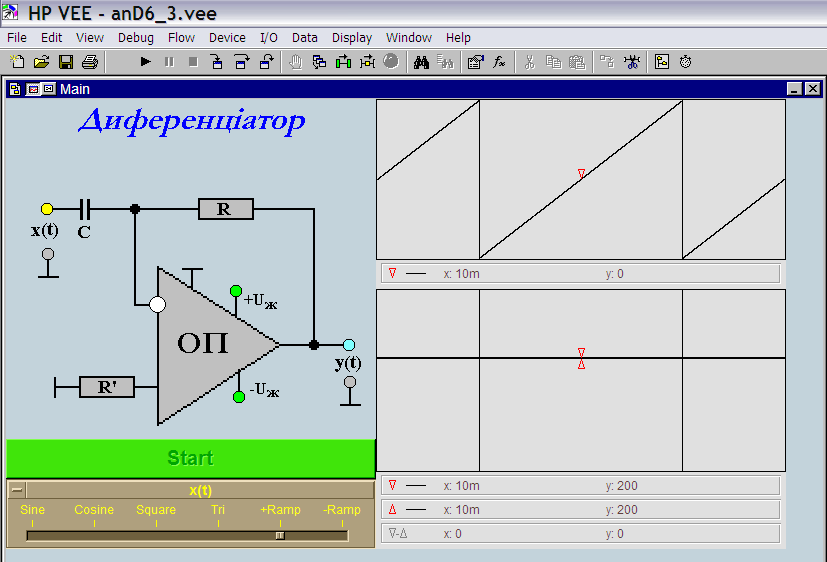

Диференціатор на базі операційного підсилювача

Рис. 22 Панель користувача віртуальної лабораторної роботи
Диференціатор на базі операційного підсилювача

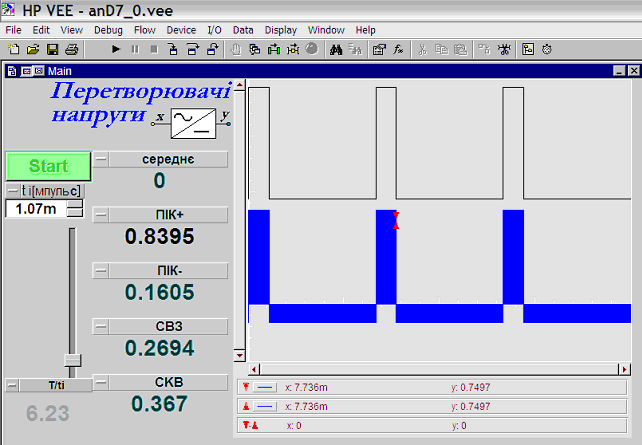

Перетворювачі напруги на базі операційного підсилювача

Рис. 23 Панель користувача віртуальної лабораторної роботи
Перетворювачі напруги на базі операційного підсилювача

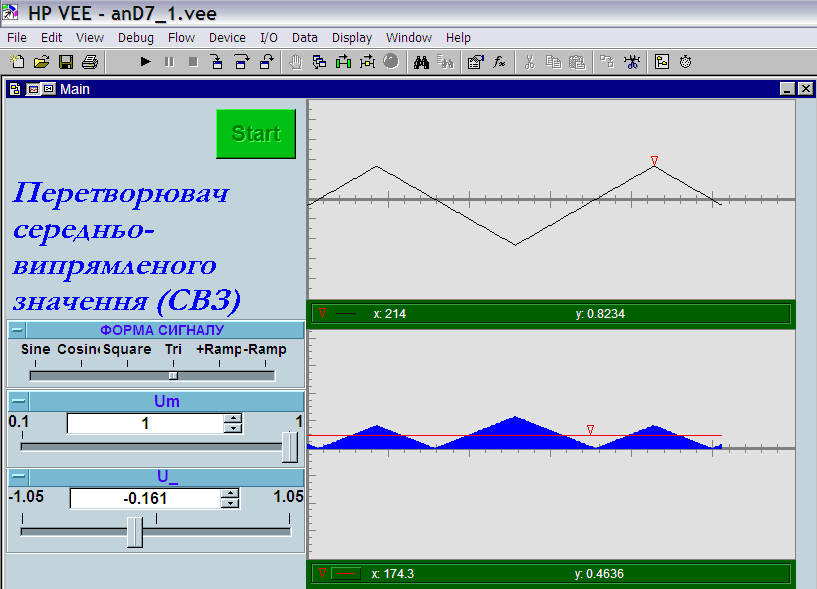

Перетворювач середньо випрямленого значення на базі операційного підсилювача

Рис. 24 Панель користувача віртуальної лабораторної роботи
Перетворювач середньо випрямленого значення на базі операційного підсилювача

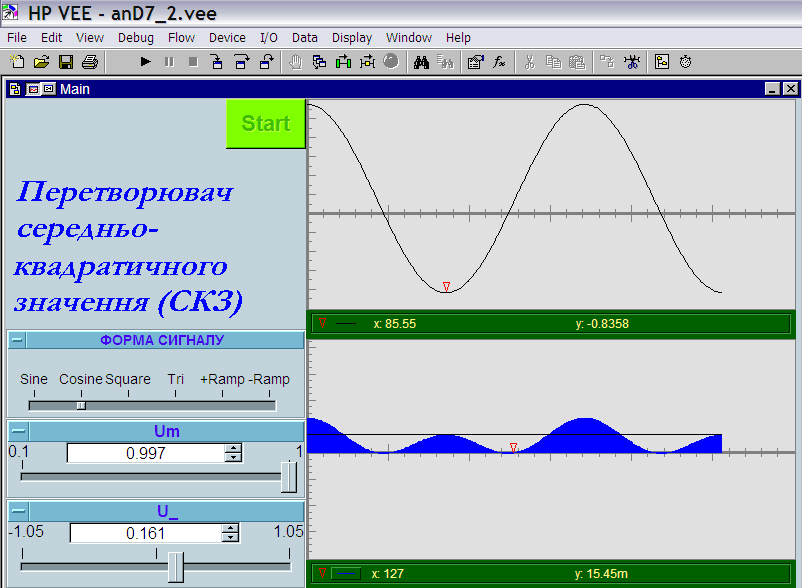

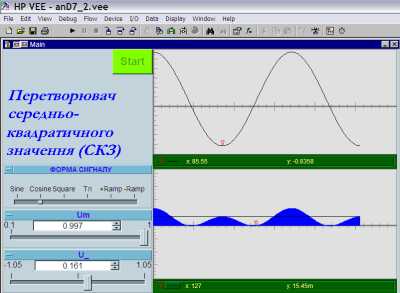

Перетворювач середньо квадратичного значення на базі операційного підсилювача

Рис. 25 Панель користувача віртуальної лабораторної роботи
Перетворювач середньо квадратичного значення на базі операційного підсилювача

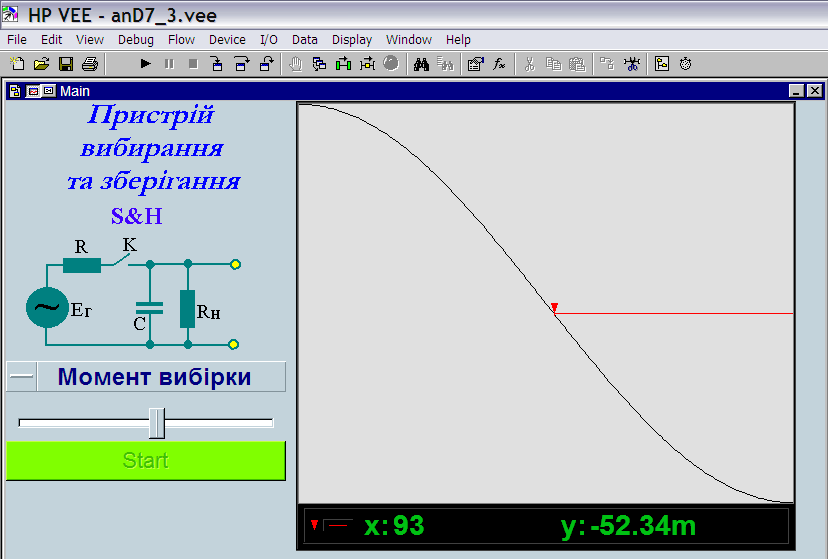

Пристрій вибирання та зберігання на базі операційного підсилювача

Рис. 26 Панель користувача віртуальної лабораторної роботи
Пристрій вибирання та зберігання на базі операційного підсилювача

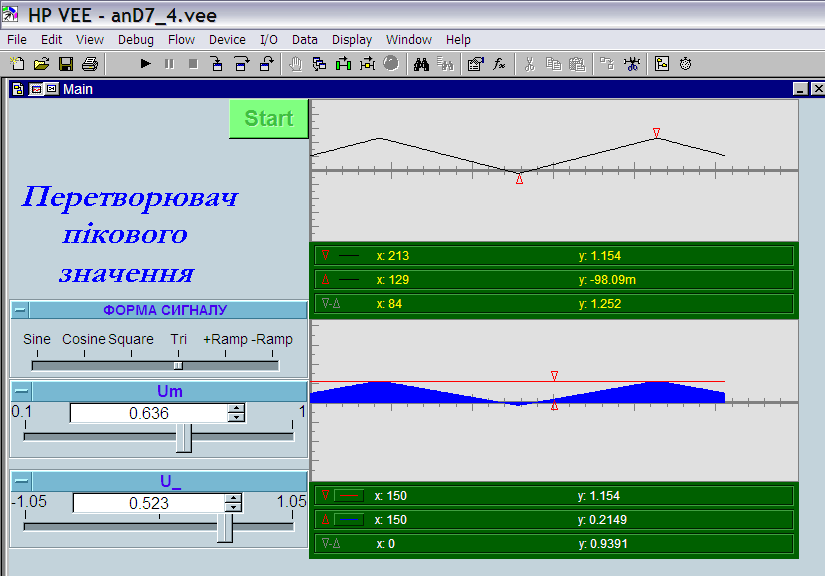

Перетворювач пікового значення на базі операційного підсилювача

Рис. 27 Панель користувача віртуальної лабораторної роботи
Перетворювач пікового значення на базі операційного підсилювача

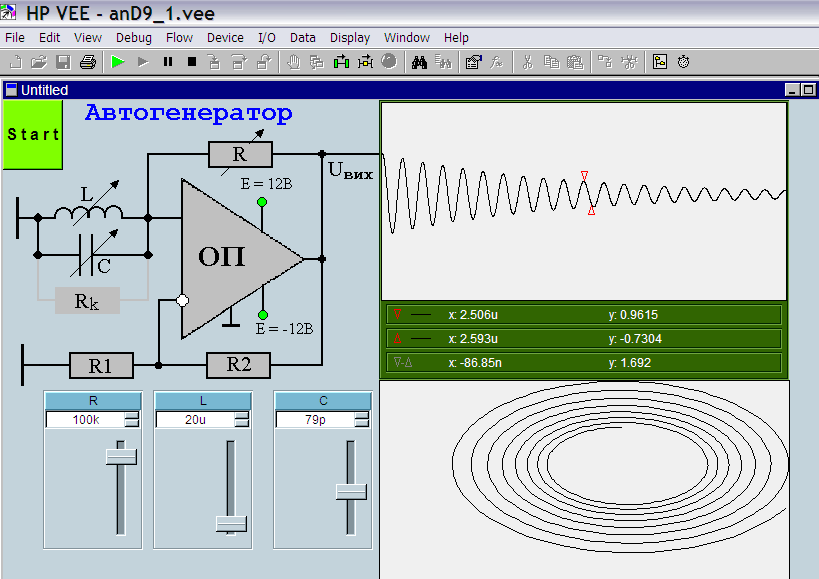

Автогенератор на базі операційного підсилювача

Рис. 28 Панель користувача віртуальної лабораторної роботи
Автогенератор на базі операційного підсилювача

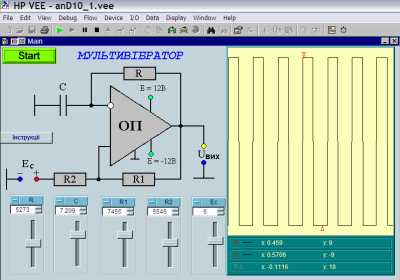

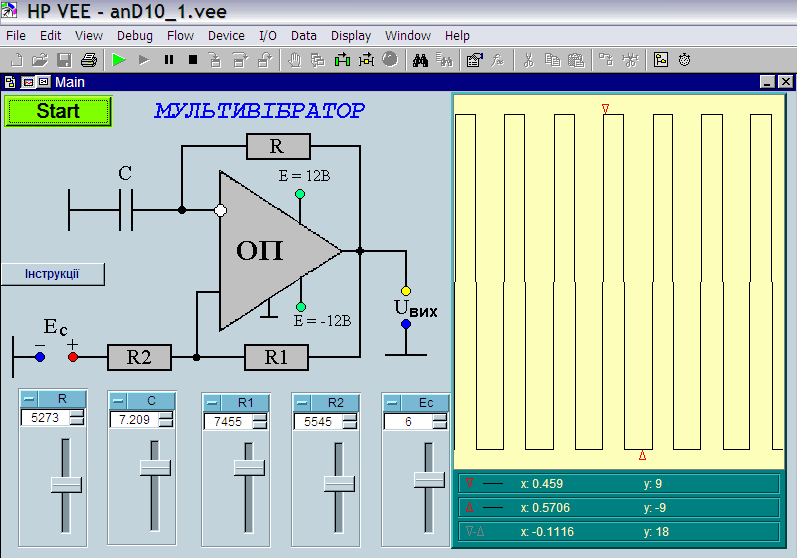

Мультивібратор на базі операційного підсилювача

Рис. 29 Панель користувача віртуальної лабораторної роботи
Мультивібратор на базі операційного підсилювача

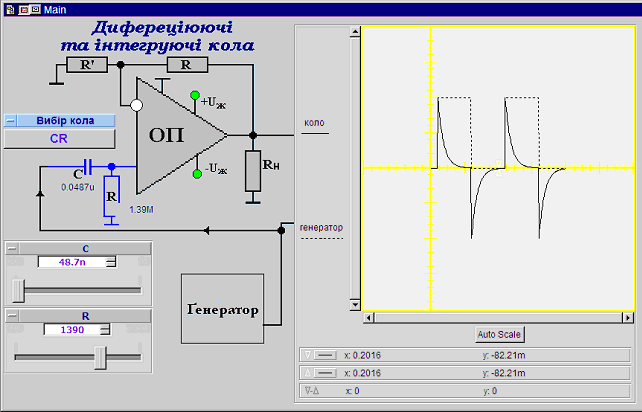

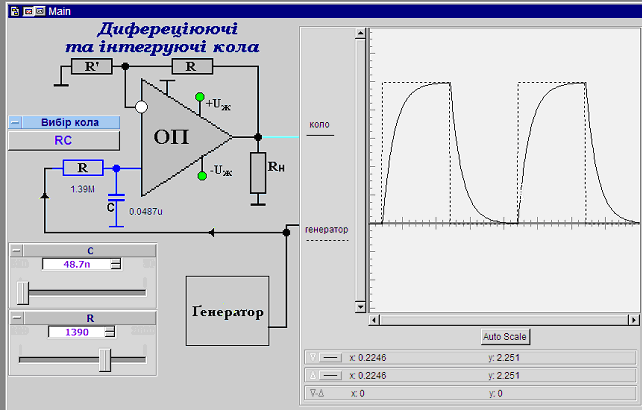

Диференціюючі / інтегруючі (CR/RC) кола на базі операційного підсилювача

Диференціюючі / інтегруючі (CR/RC) кола на базі операційного підсилювача

Рис. 30, 31 Панель користувача віртуальної лабораторної роботи
Диференціюючі / інтегруючі (CR/RC) кола на базі операційного підсилювача

Допоміжні програми

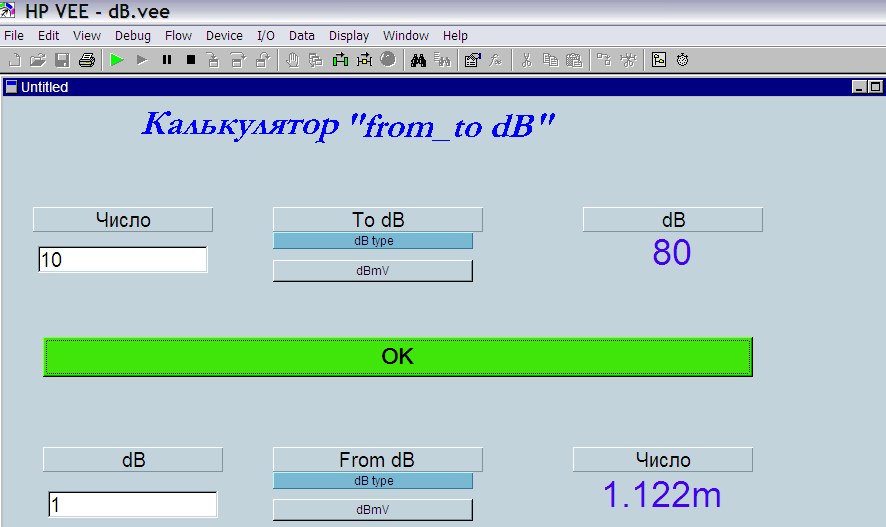

Калькулятор from_ to dB

Рис. 32 Панель користувача віртуальної лабораторної роботи
Калькулятор "from_ to dB"

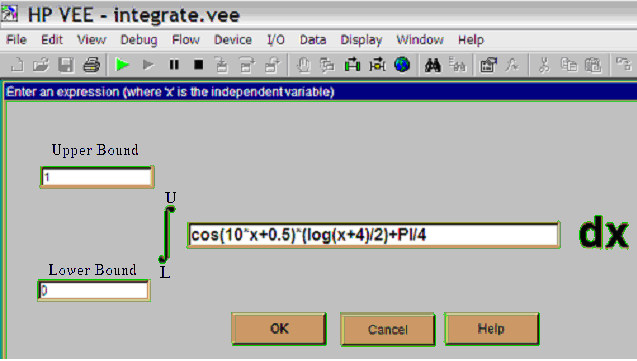

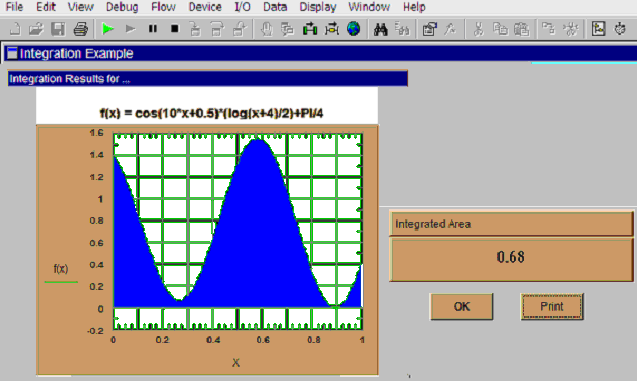

>Обчислення інтеграла

Рис. 33 Панель користувача віртуальної лабораторної роботи
Обчислення інтеграла

>Обчислення інтеграла

Рис. 34 Панель користувача віртуальної лабораторної роботи
Обчислення інтеграла

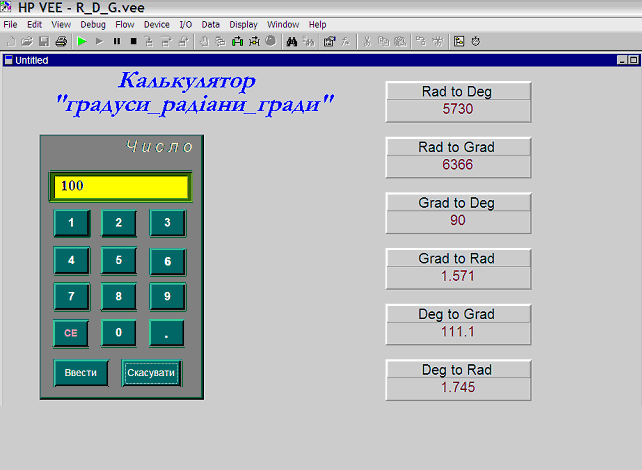

>Калькулятор градуси_радіани_гради

Рис. 35 Панель користувача віртуальної лабораторної роботи
Калькулятор градуси_радіани_гради

Обкладинка посібника “Аналогові електронні пристрої на базі операційних підсилювачів”

Рис. 36 Обкладинка посібника “Аналогові електронні пристрої на базі операційних підсилювачів”
